智能型交通信号中央总线传输CAN光端机
概述
F2系列支持一路电缆数据接口，两路光纤数据接口，适用于链形（可级联传输更远距离）、星形、环网冗余型拓扑结构。F1与F2可混合组网为更复杂的网络拓扑结构。该产品具有总线故障智能恢复功能，当某段总线出现故障时，自动恢复。
F2系列产品采用专有技术、解析总线协议并再生数据通过光纤转发，极大的提高了总线的抗干扰能力，支持0~1Mbps内的各种自定义波特率，完全解决高速率远距离传输问题。多模光纤可传输2KM，单模光纤可传输20KM。
支持0~1Mbps以内各种波特率，可通过配置软件进行配置；
可通过拨码开关配置12种常用波特率；
完全解决CAN总线高速率远距离传输问题，多模光纤/单模光纤可选，多模传输2KM，单模可传输20KM，可定制传输120KM；

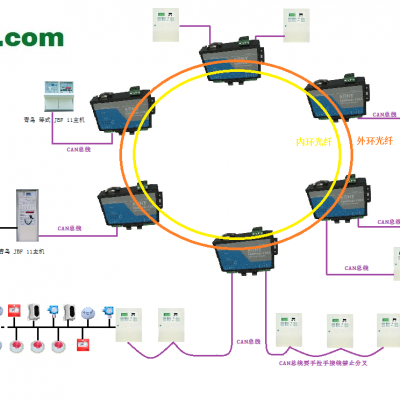

支持多种网络拓扑结构，点对点、星形、链形、环网冗余，可组合为更复杂的网络拓扑结构。
CAN总线接口采用独立电源供电，完全隔离总线于设备间的地线回路，采用***磁隔离技术隔离总线信号、有效保护了通讯设备受电源地线回路和浪涌的干扰破坏；
CAN总线接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰，具有自恢复过流保护功能。
具有总线故障智能恢复功能，光纤链路状态智能监测；
具有总线活跃指示灯、光纤链路状态指示灯及总线故障指示灯；
DC9~36V电源供电，DC1500V电源隔离，具有防反接功能，具有短路保护功能。
工业级设计，无风扇、低功耗、***防磁场、仿辐射及抗干扰能力；
***度钢板外壳，IP30防护等级，可选35mm工业导轨安装方式
参数名称 | 符号 | 额定值 | 单位 | ||
***小 | 典型 | ||||
电源电压 | Vcc | 9 | 12 | 36 | V |
工作电流 | Pm | - | 160 | - | Ma |
总线信号 （CAN_H与CAN_L见电压） | -30 | - | 30 | V | |
工作环境温度 | Tamb | -25 | 75 | ℃ | |
存储温度 | Tstg | -40 | 80 | ℃ | |
直流电源： | 提供9～36VDC ，保持电压波动在规定的范围内。 |
电源功率： | CANFiber-F1/F2 所消耗的额定功率为2.5W。带有浪涌电流保护，电源接通时，浪涌电流将达到400mA 左右。 |
接线端子： | CANFiber-F1/F2的电源输入端为2 Pin AWG 14-22 插拔式接线端子。AWG 14-22 插拔式接线端子是M3.5 端子螺丝。使用压接端子接线，也可将裸多股线直接接在端子上。如果电源完全接通，“POWER”指示灯将会一直点亮。 |
